振動給料機是利用振動原理進行給料的設備。它與舊式給料設備（如圓盤給料機、擺式給料機，板式給料機等）相比較，具有產量高，能耗少、尺寸小、結構簡單、工作可靠、便于維護檢修、易于實現自動控制等一系列優點，目前在采礦、冶金、機械制造、煤炭、化工、建材以及糧食、輕工等部門獲得了廣泛的應用。例如：從料倉排料，向帶式輸送機、斗式提升機給料，向破碎機、球磨機喂料，在包裝機系統中做定量給料，在配料系統中做均勻連續配料用等。

慣性共振型振動給料機的構造及工作原理

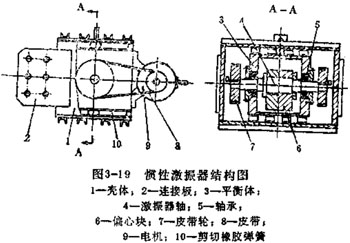

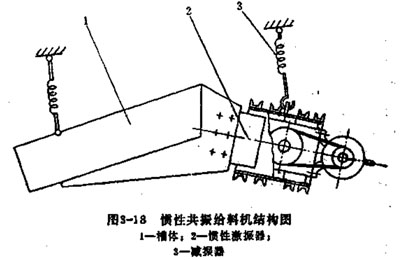

圖3-18為慣性共振型振動給料機的結構圖。慣性共振型振動給料機的隔振系統是由機體（包括槽體和激振器）和隔振彈簧組成的。工作頻率遠離隔振系統的固有頻率，通常取頻率比為4~10.其主振系統是一個雙質體共振系統，頻率比通常取為0.85~0.95.圖3-19是慣性共振型振動給料機激振器的結構圖。從圖中可以看到質體m1包括槽體、連接板、激振器殼體等；質體m2包括激振器軸、偏心塊、皮帶輪、平衡體和電機等。電機啟動后，便通過傳動皮帶驅動裝有偏心塊的軸旋轉。偏心塊旋轉所產生的慣性力使槽作受迫振動，槽體的運動軌跡是一個橢圓。剪切橡膠彈簧的剪切剛度遠小于其壓縮剛度，設計時通常使主振系統在橡膠彈簧產生剪切變形的方向上接近共振，而在橡膠彈簧產生壓縮變形的方向上遠離共振，結果在橡膠彈簧剪切變形方向上的振幅遠大于其壓縮方向上的振幅，即橢圓軌跡的長軸遠大于其短軸，所以槽體的運動軌跡可以近似地看作是一條直線。

由于電磁振動給料機，自同步振動給料機和慣性共振型振動給料機，激振力方向與槽體底平面都成某一角度，即振動方向角，所以物料便按拋物線軌跡連續向前運動，達到輸送的目的
