直線振動篩簡介及工作原理
直線振動篩在礦山工業中廣泛應用，特別在選煤廠，常用于煤炭的脫泥，脫水、脫價和篩分作業。在建筑材料生產中，對設備安裝高度要求低及移動式破碎篩分設備中，也采用直線振動篩。
直線振動篩的運動軌跡為直線，或者接近直線的扁橢圓。其篩面安裝水平安裝或傾斜安裝布置。直線振動篩都有一定的拋射角。這個角度一般在30度~60度之間，在實際生產中最常用的拋射角為45度。物料的定向拋射使物料松散、透篩和向前輸送。
直線振動篩使用的振動器，有箱式振動器、筒式振動器、塊偏心式振動器和振動電動機等數種。不管使用何種振動器，其基本原理是一樣的。

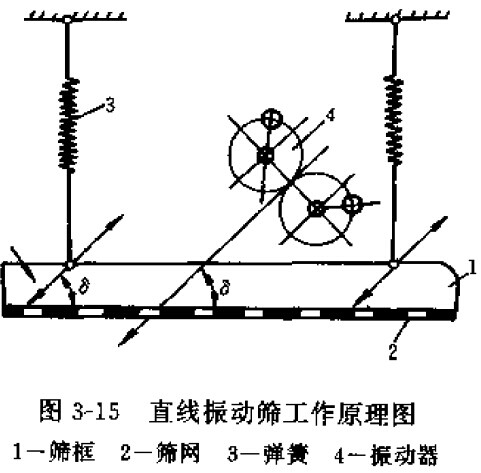

如圖所示，振動器具有兩個相對旋轉而速度相等的偏心質量。偏心質量所產生的離心力，在振動方向上的分力相互疊加，而在垂直于振動方向上的分力，則相互抵消，從而形成直線運動的軌跡。在振動方向的合力通過振動篩篩箱重心時，運動軌跡為直線。在實際生產中，往往合力作用線不一定完全通過重心，有時會偏離一個小的距離。這時振動篩 除了作直線振動外，還附加一個擺動，合力成的運動軌跡為近似于直線的扁橢圓，但其工作性質并沒有原則的改變。
兩個信心質量，可以用一對齒輪傳動來實現反相等速同步運行，這樣的振動篩稱為強迫同步的直線振動篩。但是，在兩個偏心質量之間，也可以沒有任何聯系，依靠力學原理，實現同步運行，這樣的振動篩稱為無強迫聯系的自同步直線振動篩。
直線振動篩，除了振動器外，還有篩箱、支承裝置和傳動裝置等部件。直線振動篩可以吊式安裝，也可以座式安裝。我國直線振動篩，座式安裝占大多數。
